疊層電感和繞線電感的區別
2022-07-31 19:43:59
4941
貼片電感從制造工藝上可分為：繞線型、疊層型、編織型和薄膜片式電感器，常用的為繞線型電感和疊層型電感，繞線型電感是傳統繞線電感器小型化的產物，而疊層型電感采用多層印刷技術和疊層生產工藝制作，體積比繞線型片式電感器還小。
疊層電感和繞線電感有什么區別呢？
疊層電感具有良好的磁屏蔽性、燒結密度高、機械強度好；不足的是合格率低、成本高、電感量較小、Q值低。

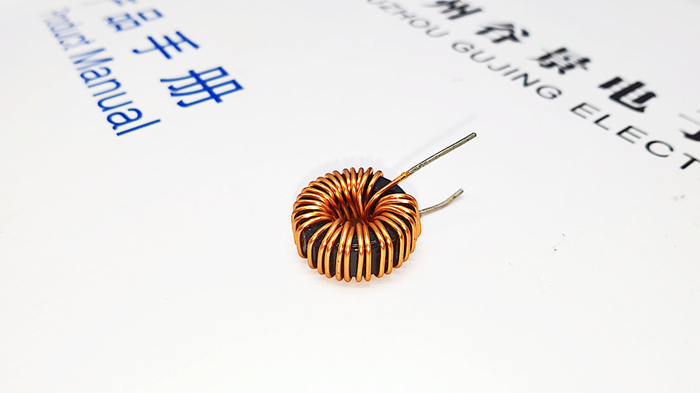

繞線型電感的特點是電感量范圍廣，電感精度高，損耗小，容許電流大，制作工藝繼承性強、簡單、成本低等；不足之處是在進一步小型化方面受到限制。
疊層電感與繞線電感相比，尺寸小，有利于電路的小型化，磁路封閉，不會干擾周圍的元器件，也不會受臨近元器件干擾，有利于元器件的高密度安裝。
疊層電感的散熱性好、ESR值更小、但耐電流比繞線電感小。繞線電感的散熱性不如疊層電感，但耐電流大，ESR值更高。
